En Comercial OyP ejecutamos soluciones subterráneas de alta precisión para proyectos de minería, energía, infraestructura vial y redes sanitarias a lo largo de todo el país, desde el norte hasta la Patagonia. Desplegamos equipos especializados y personal técnico en cualquier faena, garantizando altos estándares de seguridad y continuidad operacional.
El hincado horizontal o atravieso es un método constructivo sin zanja abierta diseñado para instalar camisas de acero en el subsuelo de forma continua, preservando la integridad de la superficie y evitando cortes de tránsito.

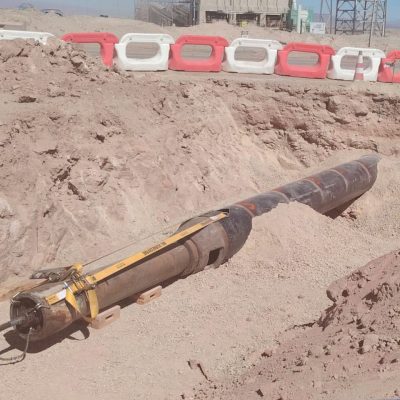

El procedimiento utiliza la percusión controlada de un martinete neumático de alto rendimiento acoplado al extremo del ducto. Este sistema transmite energía de impacto para desplazar la tubería a través del terreno. Se utilizan camisas de acero por su alta ductilidad y resistencia estructural, permitiendo absorber y distribuir las cargas mecánicas sin deformarse durante el avance.
Etapas clave del proceso:
- Preparación de Calicatas: Se excava una calicata de entrada (punto de inicio y alineación del equipo) y una calicata de salida (recepción del ducto), dimensionadas según el diámetro y la longitud del cruce.
- Hincado por Percusión: El martinete impulsa la camisa de acero de forma progresiva a través del subsuelo.
- Extracción y Limpieza: Finalizado el avance, se retira la maquinaria y se realiza la limpieza interior de la tubería, dejándola lista para la conducción de fluidos o el paso de líneas de servicio.
Capacidad Operativa y Rango de Diámetros
Contamos con la maquinaria pesada y la experiencia técnica para ejecutar cruces y encamisados en un rango de 20 mm hasta 1.200 mm de diámetro, en longitudes variables según el diámetro y el tipo de suelo, adaptando la potencia del empuje a las condiciones geológicas del terreno.
| Tipo de Suelo | Longitud Alcanzable |
|---|---|
| Suelo blando (arena, arcilla) | Mayor longitud por tramo, avance más rápido |
| Suelo compacto (grava, ripio) | Longitud moderada, avance más lento |
| Suelo con rocas o bolones | Longitud menor, requiere evaluación técnica previa |
*La longitud final se define tras un estudio geotécnico previo y según el diámetro de tubería a instalar.
Aplicaciones críticas en infraestructura:
- ✔ Instalación y encamisado de ductos en Acero, HDPE y PVC.
- ✔ Redes matrices de agua potable, proyectos de Agua Potable Rural (APR) y colectores de alcantarillado.
- ✔ Cruces de gasoductos, poliductos y canalizaciones industriales.
- ✔ Soterramiento de redes eléctricas de media/alta tensión, fibra óptica y telecomunicaciones.
- ✔ Cruces viales bajo autopistas, vías férreas y calzadas urbanas de alto tráfico.
Para proyectos de diámetros menores y arranques domiciliarios, disponemos del servicio de perforación con topo neumático (tunelera), una alternativa eficiente para canalizaciones subterráneas sin rotura de pavimento.
¿Cómo opera la tunelera?
El equipo avanza compactando y desplazando el suelo hacia los costados por percusión interna, arrastrando de forma simultánea o posterior tuberías de HDPE, PVC o acero galvanizado.
Ventajas del método con topo:
Entorno 100% protegido: Permite atravesar bajo calzadas, canales de regadío, líneas de tren, áreas verdes y estructuras consolidadas.
Instalación inmediata: El ducto queda instalado y operativo en una sola maniobra.
Optimización en arranques: Ideal para conexiones de APR, uniones domiciliarias de agua potable, empalmes eléctricos y acometidas de gas.
Trabajos de Hincado para Soterramiento de Cableado Ruta 5.
Grandes ventajas que tienen las Tecnologías SIN Zanja frente a las tecnologías convencionales.
- Método apto para lugares con difícil acceso.
- Disminución del ruido.
- Mínima alteración del tráfico vehicular y vial.
- Se reduce hasta un 40% los costes de ejecución de la obra.
- Disminución en el tiempo en tramitación de permisos
- Estas tecnologías casi no generan escombros o residuos.
- Sistema ecológico y limpio.
- Disminución de polvo.
- Ningún gasto de reparación en paños de pavimentos.
- Minimiza el Impacto Ambiental.
- Ecológicamente Racionales y Ambientalmente Sostenibles
Comercial OyP Trabajando
